ELECTRICIDAD TECNOLOGÍA TRABAJOS 2010

A continuación tenemos nuestro semáforo.





Podeis comprobar que los cables de los LEDs y de la pila están conectados a la pila por medio de los cables rojo amarillo y verde y el amarillo clarito (que están unidos los cuatro en el cable negro que conectamos a la pila





Estos hacen contacto con unos muelles metálicos (que son los que pasan la electricidad segun lo permita la cinta aislante) y con ello conseguimos dirigir los LEDs segun como queramos que se enciedan en este caso es verde, amarillo y rojo.


).


También tenemos un segundo cable(el amarillo oscuro) que está conectado a la pila (que uno el blanco y el negro) que están conectados al motor entonces al conectar el amarillo estamos conectado el motor que consigue que el cilindro metálico de vueltas y esto hace que la corriente eléctrica llegue a los LEDs.

1. ¿Que es y para que sirve una junta Cardan?
Es un mecanismo de transmision del movimiento. Se usa para transmitir movimiento rotacional entre dos ejes.

2. ¿De que partes consta?
Una cruz formado por dos brazos perpendiculares. En cada brazo una horquilla.

3. Dibuja una junta Cardan y explica su funcionamiento.


4. Cita algun ejemplo de utilizacion.
Automoviles.

1. ¿Que es una manivela?Pon un ejemplo.
Una palanca que nos permite hacer girar manualmente un dispositivo mecánico. Biela-manivela.

2. Dibuja un mecanismo biela-manivela e indica el nombre de sus componentes


3.¿Que transformación de movimientos puede hacer un mecanismo biela-manivela?
Movimiento circular de la manivela en movimiento rectilíneo alternativo y a la inversa.

4.¿Que función hace un mecanismo biela-manivela en un motor de combustión interna?
Se utiliza para transformar el movimiento del vaivén el movimiento circular que impulsa las ruedas.

5. ¿Que es y para que sirve un cigüeñal?
Es la manivela en los motores de combustión interna

6.¿En que se diferencia el mecanismo biela- manivela utilizado en las antiguas locomotoras a vapor del que hay en los modernos motores de combustión interna?
Se utiliza un mecanismo biela-manivela para hacer girar las ruedas a partir del movimiento alternativo. El elemento matriz es la manivela.

7.¿ Para que se utiliza un mecanismo biela-manivela en una maquina de coser? Explica como funciona.
Para obtener un movimiento alternativo. El elemento matriz, es la manivela.
Un motor eléctrico hace girar rápidamente la manivela para conseguir un movimiento rectilíneo alternativo en un extremo de la biela. En ese extremo se coloca la aguja.

1.¿Qué son las levas y las excéntricas?
Son mecanismos que transforman el movimiento circular de un eje en movimiento rectilineo alternativo.
2.¿En qué se diferencian las levas y las excéntricas? Dibuja un ejemplo de cada una de ellas.

3.¿Qué es un seguidor?¿ Qué otro nombre recibe?
Una pieza giratoria. Varilla.

5.¿Qué es un microrruptor? ¿Para qué se usa?
Es un pequeño pulsador que abre o cierra un circuito electrico cuando se acciona la palanca. Se utiliza como sensor de posicion.

6. En la miniunidad hay un ejemplo de uno de una leva para captar información de una maquina¿Cómo funciona?
Se usan una leva, un microrruptor y un contador electrico para averiguar el numero de vueltas que da el eje.

8.¿Que función hacen las levas en los motores de gasolina y Diesel? Haz un dibujo explicándolo.
Abrir y cerrar válvulas.


9. ¿Qué es un árbol de levas? Dibuja uno.
Es un conjunto que se monta en uno o dos ejes.


10.Consulta el primer enlace externo que se propone al final de la miniunidad (Animación de un motor de combustión). ¿Cuantos arboles de levas tiene el motor de la animación?¿Cuantas levas hay en cada árbol?¿Cuantas válvulas hay en el motor?¿Cuantas válvulas hay en cada cilindro?¿Como se hace girar los arboles de levas?
a)Tres arboles de levas.
b)Cuatro levas en cada árbol de leva.
c)Ocho válvulas.
D)Cuatro válvulas.
E)Por medio de la cuerda que esta unida a los arboles de levas.

1.Dibuja un mecanismo tornillo sin fin-corona e indica el nombre de sus componentes.


2.¿Qué características tiene este mecanismo de transmisión de movimiento?
Permito transmitir el movimiento de rotación entre dos ejes perpendiculares. Se caracteriza porque reduce drásticamente la velocidad del giro del eje conducido.

3. ¿Por qué se utiliza este mecanismo en cintas transportadoras y otras máquinas industriales?
Porque se utiliza como reductor de velocidad.

4. ¿Qué función hace un mecanismo tornillo sin fin-corona en una válvula de gran tamaño?
Permite accionar manualmente una válvula hidráulica.

5.El mecanismo tornillo sin fin-corona se puede encontrar en muchas maquinas que deben moverse lentamente o con precisión. Pon tres ejemplos.
Telescopios, cintas transportadoras y cámaras de vigilancia.

6.Pon 3 ejemplos de utilización de un tonillo sin fin-corona en sistemas de elevación
Ancla de un barco, ascensores y montacargas.

7. En aplicaciones de elevación, este mecanismo aporta una gran seguridad , ya que impide que la carga pueda bajar libremente en caso de fallo del motor. Explica el por qué.
Porque el mecanismo gira lentamente y no permite que la carga caiga rápido.

1. ¿Qué características tiene un mecanismo piñón-cremallera?
Permite transformar el movimiento circular en rectilíneo alternativo y a la inversa

2. Dibuja un mecanismo piñón-cremallera e indica el nombre de sus componentes.



3. Explica cómo funciona una puerta corredera con sistema piñón- cremallera.
Las pùertas correderas tienen un mecanismo piñón cremallera, impulsado por un motor eléctrico,que les hace avanzar o retroceder.

4. ¿Qué función hace un mecanismo piñón-cremallera en un taladro de columna?
Sirven para bajar o subir la plataforma donde se colocan las piezas que deben de ser perforadas.

5. ¿Qué es un tren cremallera? ¿ Cómo funciona?
Es un tren que se utiliza en áreas de montaña donde la pendiente es demasiado grande para que un tren convencional pueda funcionar.Los ejes motrices del tren tienen un piñón que engrana en la cremallera e impulsa el tren hacia arriba con facilidad.

6.En España hay unos pocos trenes cremallera en funcionamiento.Busca en internet donde se encuentra cada uno de ellos y haz una pequeña descripción de sus características.
Hay uno en Montserrat (Barcelona). Recorre más de 5km y tiene 6 ruedas.

7. ¿Cómo funciona el mecanismo basico de la direccion de un automovil?
Al girar el volante se hace rotar un piñón que acciona una cremallera.

Vamos a realizar un tres en raya para la clase de tecnología del segundo trimestre

Paso 1:

a. Pasar la posición de las perforaciones,según la figura (pagina 9), al tablero contrachapado de madera.
Perforar orificios (4 y 5 mm) y delinear el tablero de juego con un rotulador Edding negro u otro similar.

b. En la parte de detrás marcar los punto para los clavos de contacto con un punzón.

c.Serrar dos trozos del listón de una longitud 120 mm y limpiar los cortes.Encolar los trozos de listón por la parte inferior según la figura.




Paso 2:


a.Clavar los clavos de contacto desde la parte inferior a los puntos marcados a través del tablero contrachapado.

b.Pegar los led con el plano aplanado orientado a la izquierda en los orificios de 5 mm.





Paso 3:


a.cortar 5 trozos de 150 mm de longitud aproximadamente de cada color de los cordones suministrados y pelar los extremos.

b.Estañar los extremos pelados de los trozos.Soldar cada uno de los trozos en una terminal para soldadura.

c.Pegar el portapilas en la parte inferior.



d.Hundir dos chinchetas cerca de cara orificio de 4 mm

e.Estañar las cabezas de los clavos y de las chinchetas.

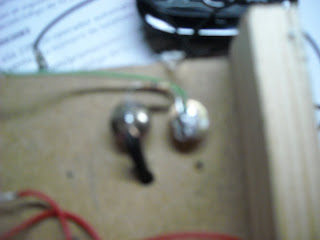

f.Soldar cada resistencia de 100 en las chinchetas .



Paso 4:


Cableado:

a.Soldar el polo positivo del portapilas a la chincheta.Desde esta chincheta tender un cable de unos 200 mm de longitud hasta la chincheta de en frente y soldarlo.

b.Doblar los cátodos hacia adelante y soldarlos unos con otros.



c.Soldar el polo negatibo del portapilas a un cátodo

d.Enchufar cada cinco trozos de cable del mismo color al terminal para cables soldado desde arriba y a través del orificio de 4 mm y soldarlos las chinchetas.



Paso 5:


a.Cortar nueve trozos de 80 mm de longitud aprox. de cable de cada color,pelar los extremos y estañarlos.

b.Unir cada cabeza de clavo del lado izquierdo con los ánodos izquierdos de los leds para ellos utilizar los trozos de cable.

c.Prodecer del mismo modo en el lado derecho.



Paso 6:

a.Colocar dos pilas redondas de tamaño AA en el portapilas



Paso 7:
a.Unir todos los contactos de un lado con los clavos.

b.Todos los leds se tienen que iluminar de un mismo color y se tienen que encender en la misma secuencia en la que los contactos se han enchufado en los clavos
